Penerangan
Peralatan digunakan sebagai titik penamat untuk kabel penyuap untuk menyambung dengan kabel jatuh dalam sistem rangkaian komunikasi FTTx. Penyambungan gentian, pemisahan, pengedaran boleh dilakukan dalam kotak ini, dan sementara itu ia menyediakan perlindungan dan pengurusan yang kukuh untuk bangunan rangkaian FTTx.
Ciri-ciri
- Jumlah struktur tertutup.
- Bahan: PC+ABS, kalis-basah, kalis-air, kalis-habuk,-antipenuaan, tahap perlindungan sehingga IP54.
- Pengapit untuk kabel penyuap dan kabel lepas, penyambung gentian, penetapan, penyimpanan, pengedaran...dsb semua dalam satu.
- Kabel, kuncir, kord tampalan berjalan melalui laluan sendiri tanpa mengganggu satu sama lain, pemasangan penyesuai jenis kaset SC/LC/PLC, penyelenggaraan mudah.
- Panel pengedaran boleh diterbalikkan, kabel penyuap boleh diletakkan oleh port ekspresi, mudah untuk penyelenggaraan dan pemasangan.
- Kabinet boleh dipasang dengan cara-dipasang atau bertiang-dipasang, sesuai untuk kegunaan dalaman dan luaran.
Spesifikasi
1, keperluan alam sekitar
- Suhu kerja:-40 darjah -+85 darjah
- Kelembapan relatif: Kurang daripada atau sama dengan 85%(+30 darjah )
- Tekanan atmosfera: 70KPa-106Kpa
2, Lembaran data teknikal utama
- Kehilangan sisipan: Kurang daripada atau sama dengan 0.2dB
- Kerugian pulangan UPC: Lebih daripada atau sama dengan 50dB
- Kerugian pulangan APC: Lebih daripada atau sama dengan 60dB
- Hayat penyisipan dan pengekstrakan:＞1000 kali
3,Lembaran data teknikal kalis-Thunder
- Peranti pembumian diasingkan dengan kabinet, rintangan pengasingan kurang daripada 2MΩ/500V(DC);IR Lebih besar daripada atau sama dengan 2MΩ/500V
- Voltan tahan antara peranti pembumian dan kabinet tidak kurang daripada 3000V(DC)/min, tiada tusukan, tiada kilat over;U Lebih besar daripada atau sama dengan 3000V
Jadual konfigurasi
Manual Arahan
|
Model |
Saiz(Gambar 1)A*B*C(mm) |
Kapasiti Maks |
Saiz Pemasangan D (mm) |
Ke diameter kabel terbesar (mm) |
Saiz saluran keluar kabel (mm) |
|
GFS-8ZT |
235*126*52 |
8 |
225 |
10 |
Ø5 |
Jadual 1 Model dan konfigurasi

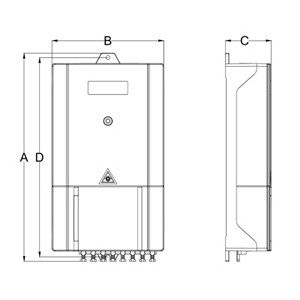

Gambar 1 Saiz Kotak

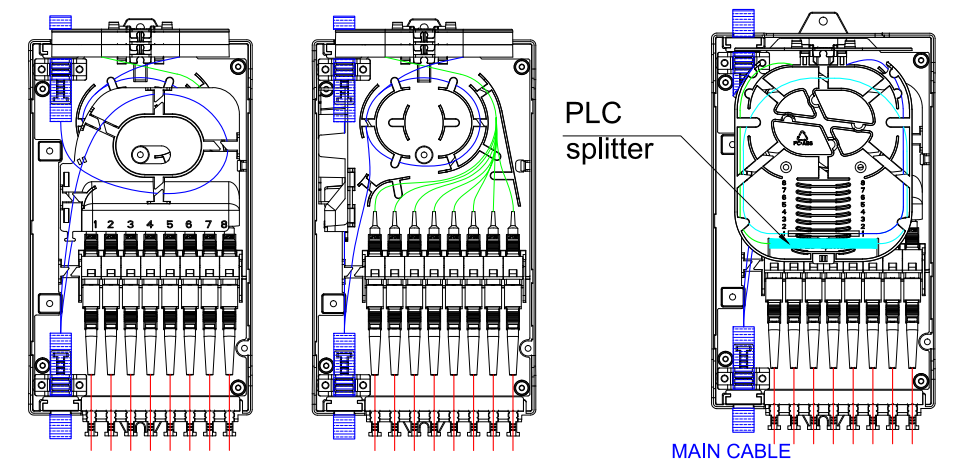

Cara kabel produk
Pic. 2 Cara kabel
Pemasangan
1．Pemasangan-dinding
Gerakkan 2 lubang di atas dinding berdasarkan saiz dalam jadual 1, letakkan bolt pengembangan Φ7.5*40, letakkan kotak untuk memadankan lubang dan gunakan bolt untuk mengikat.(Gambar 3)
Pic 3 Pemasangan dipasang di dinding
Aksesori
- 1. Manual Pengguna*1
- 2. Beg Aksesori * 1
